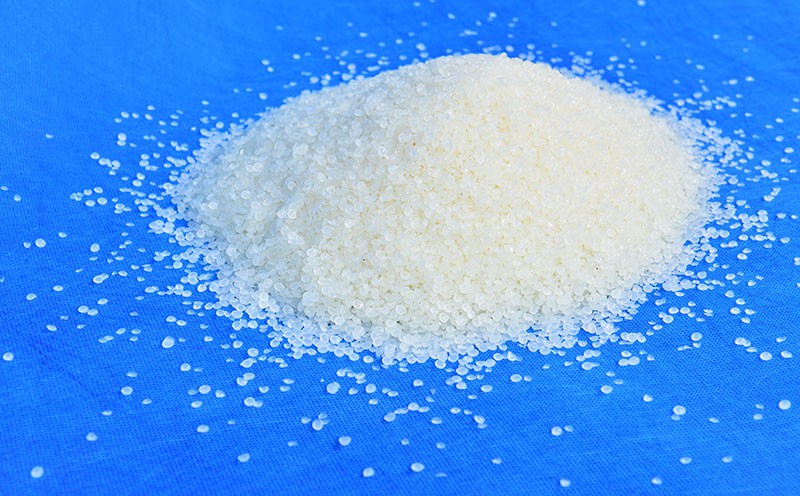

防腐熱熔膠的施工工藝主要依賴加熱熔化后涂覆于目標(biāo)表面，通過(guò)冷卻固化形成致密防護(hù)層，實(shí)現(xiàn)密封、防水、防銹和防腐功能。其核心在于控制加熱溫度、涂膠均勻性及粘接壓力，確保膠層與基材充分結(jié)合。
　　一、常見(jiàn)施工方法
　　根據(jù)應(yīng)用場(chǎng)景和設(shè)備條件，防腐熱熔膠主要有以下幾種施工方式：
　　熱熔噴涂法
　　將固態(tài)熱熔膠加熱至熔融狀態(tài)（通常140℃~180℃），通過(guò)專用噴涂設(shè)備均勻噴射到金屬或管道表面。適用于大面積連續(xù)作業(yè)，如長(zhǎng)輸管道防腐層補(bǔ)口、鋼結(jié)構(gòu)防護(hù)等。
　　刮涂/模頭擠出法
　　熔融后的熱熔膠通過(guò)加熱喉管輸送至平面模頭，由模具唇口按設(shè)定寬度和厚度擠出，再刮涂到待保護(hù)部位。該工藝常用于標(biāo)簽式防腐帶、補(bǔ)傷片的現(xiàn)場(chǎng)貼合，適合復(fù)雜曲面處理。
　　撒粉熱壓法
　　對(duì)于粉末狀防腐熱熔膠，可先用撒粉機(jī)均勻布粉，隨后覆蓋基材并以140℃壓燙20秒，使膠粉熔融粘接。此法多用于小面積修補(bǔ)或難以噴涂的區(qū)域。
　　配合熱縮材料使用

　　在管道接口處，先將熱熔膠條或膠棒置于連接部位，再套上熱收縮套（帶），用火焰槍加熱收縮。加熱過(guò)程中，熱熔膠同步熔化并填充縫隙，形成一體化密封結(jié)構(gòu)，廣泛用于油氣管道三層PE防腐系統(tǒng)補(bǔ)口。

　　二、關(guān)鍵施工要點(diǎn)
　　基材處理：被涂表面須干燥、清潔、無(wú)油污和氧化皮，必要時(shí)進(jìn)行噴砂除銹處理（Sa2.5級(jí)）以提升附著力。
　　溫度控制：加熱溫度需精確控制，避免過(guò)熱導(dǎo)致膠體降解或燒焦，影響防腐性能。
　　施膠厚度：一般建議膠層厚度在0.8~1.5mm之間，確保足夠覆蓋且不浪費(fèi)材料。
　　冷卻固化：自然冷卻即可，避免驟冷造成內(nèi)應(yīng)力開(kāi)裂。
　　防腐熱熔膠是一種專門(mén)用于防止金屬或其他材料腐蝕的熱熔型膠粘劑，廣泛應(yīng)用于管道、油氣輸送、建筑密封等戶外或惡劣環(huán)境中。
